こんにちはナックオーディオ 中村 です。

先日紹介したEAS-20PW55の箱を探してみました。

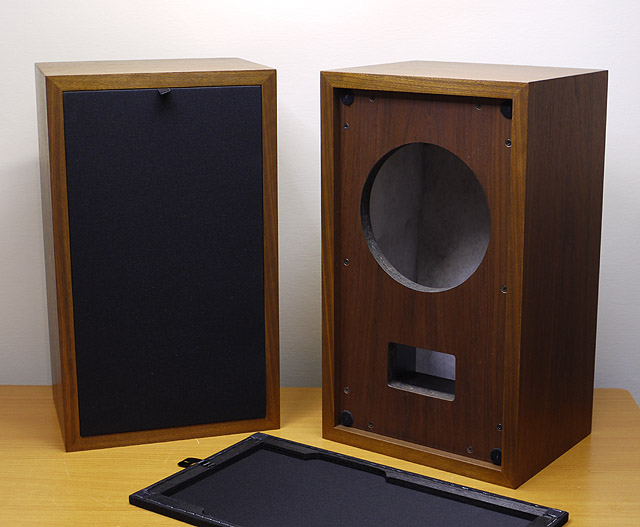

コイズミ無線様で取り扱いの「ヒカリ工芸 20cm用バスレフエンクロージャー」を取り寄せてみましたよ。
板厚20㎜パーチクルボード使用ウォールナット突板仕上げです。
なかなか見た目もいい感じでしょう。

内部には気持ち程度の吸音材が貼られています

寸法……………H:490×W:290×D:225(mm)
開口径…………φ185mm
内容積…………20リットル
ダクトサイズ…H60×W100×D70mm(Dは板厚を含む)
ターミナル……無し(取付型が適合します。)
ネット…………有り
吸音材…………有り(適量)
重量……………8.3kg(1台)

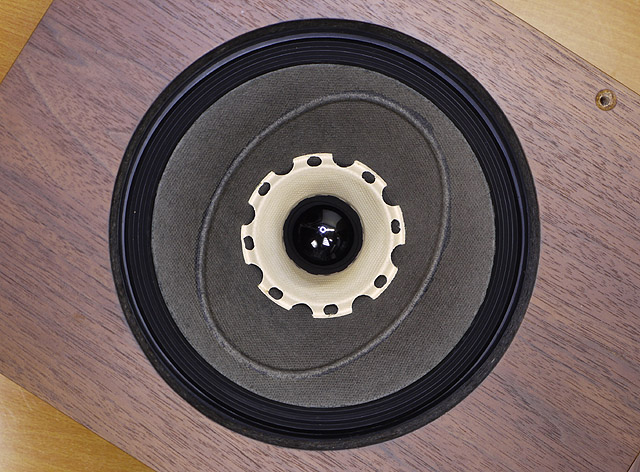

バッフル取付はこんな感じでしょうかぁ


開口計が185mmで見た目ぴったんこなんですが。。。。


取付ビスの対角寸法が約193mmです。。。。
ということは。。。。
開口部の縁からわずか4㎜のところにビスで止めることになります!
えええええええ!!!
ビスの太さが3.8㎜のモノを使う予定でしたので、約2㎜の余裕しか無いということです。。

それはいくらなんでも無理でしょうねぇ。。

たしかJBLウーハー等に使うのユニットクランプがあったと思いますので、それで取り付けます。。

自作するのも簡単ではないのです。。

今日はとりあえず合わせだけで、取付作業はまた次回です~~
